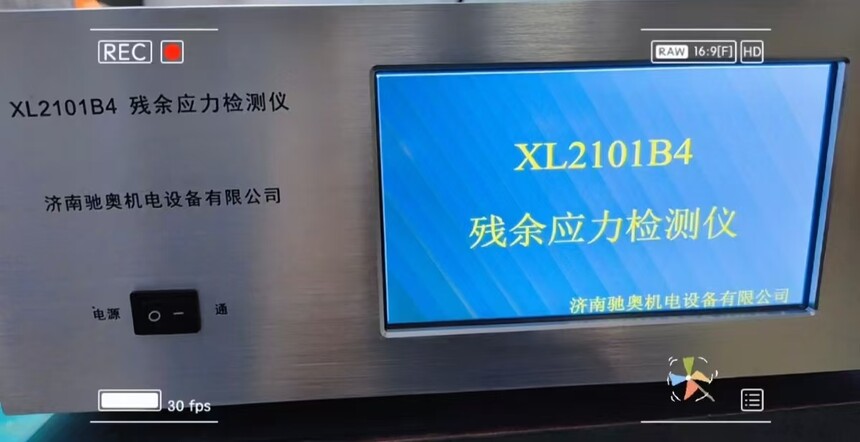

XL2101B4残余应力检测仪

应力检测仪简介：

1.采用最新嵌入式MCU控制技术、显示技术、模拟数字滤波技术等设计，采用24位高精度AD转换器，动态输入范围超过60000με使其提高了采样速度，精度更高稳定性更好

2.采用数字滤波技术和工频陷波器具有超强的抗工频干扰能力，采用数字编码技术参数设定简单方便，具有不同阻值应变片修正功能保证不同阻值应变片的准确测量

3.工作方式：应变仪本机7寸液晶显示工作模式；计算机软件控制、数据采集与分析处理工作模式，可读取应变仪存储数据，具有掉电保存、数据采集，表格、T-Y图、X-Y图显示，应变花应变分析等强大的软件分析功能

4.通讯方式：USB2.0计算机接口

5.板材焊接机箱，表面喷塑处理，铝合金拉丝面板，上面板进口接线端子接线方式；面板功能文字采用进口油磨经特殊工艺高温烘烤，使其渗透于基底，耐化学腐蚀及擦涂

6.主机两组8测点及桥路选择接线端子，各测点可独立组桥，更适合多种物理量同时测试场合

主要技术指标：

1.主机测点（通道）：16

2.测试单位：με，mm，N，kN，kg，t，Pa，kPa，MPa，GPa，μV，mV，V，℃

3.测量方式：应变片、应变式传感器

4.测量范围：应变  0~±38000με；温度 -40~100℃；电压 ±2.5V；其它单位 ±99999

5.分辨率：应变：本机模式1με；温度：0.1℃；电压：1μV；其它测量单位：0.01%/F.S

6.平衡范围：应变：≥±38000με；其他单位：100%FS

7.平衡方式：自动扫描平衡

8.灵敏系数设置：应变片0.01~9.99；传感器1000-9999με∕F.S

9.灵敏系数设置方式：单点设置，统一设置

10.桥路电阻：60~1kΩ

11.桥路电压：DC 2V

12.零点漂移：±2με/4小时；±1με/℃

13.精度：±0.2%F.S ±2με

14.组桥方式：二线制1/4桥；三线制1/4桥，四分之一桥路不用短接片，消除热电势对桥路电阻影响；1/4桥（公共补偿）；半桥；全桥；桥路混合组桥方式选择

15.信号输入：两组8测点接线端子，两组公共补偿端子（桥路选择）；接线端子采用进口大扭矩高强组合螺钉，扭矩高达2N.m以上

16.采样频率：0.8Hz~2kHz

17.显示方式：7寸液晶显示；高速模式2通道实时显示；通用8通道、16通道实时显示，功能按键触摸操作

18.采集方式：单次采集、连续采集、监测采集

19.采集显示方式：表格、T-Y图、X-Y图、棒图

20.数据存储容量：应变仪存储数据2500组

21.工作模式：通用模式；高速模式；计算机软件控制、采集与数据分析模式

22.通讯方式：USB2.0接口

23.工作电源：AC220V   50Hz

24.功    耗：约 2W

25.工作环境：温度-10~45℃  湿度：＜85%（不结露）

控制软件介绍：

1.数据采集分析软件具有临时文件和新建文件两种存储格式。用户可先使用临时文件进行测试，当采集结束后将数据“另存为”到一个指定文件即可

2.具有多种采集方式：手动采集，连续采集，触发采集，监测采集；方便用户进行数据采集

3.测试软件具有多种测量单位选择：με，mm，N，kN，kg，t，Pa，kPa，MPa，GPa，适合多物理量测试现场使用

4.显示方式：表格显示、T-Y图显示、X-Y图显示、应力分布图显示、棒图显示、监测显示等方式具有保存零点文件功能，在突然掉电或意外情况下，恢复测试文件即可继续进行测试

5.测试软件可将文件数据转换为Txt或Excel文档进行保存，方便用户进行编辑

6.软件具有应力折算，应变花计算等强大的软件分析功能

7.运行环境：中文WinXP /Win7/Win10等操作系统

软件控制功能：

1.测量单位：με，mm，N，kN，kg，t，Pa，kPa，MPa，GPa等单位设置

2.测量方式：应变片、应变式传感器

3.测量范围：应变  0~±38000με；其它单位 ±99999

4.分辨率：应变：控制模式0.1με；其它测量单位：0.01%/F.S

5.采集通道：高速模式2通道，通用模式16通道

6.采样频率：0.8Hz、2Hz、5Hz、10Hz、20Hz、50Hz.、100Hz、200Hz、500Hz、1kHz、2kHz

7.工作模式：计算机外控工作模式

8.通讯方式：USB2.0（软件自动识别设备）。

9.采集方式：手动采集、连续采集、触发采集、监测采集

10.图形绘制方式：线、点线

11.窗口排列方式：层叠、平铺、排列图标

12.零点数据处理方式：保持当前平衡文件、调入某一时刻平衡文件、调入上次平衡文件

13.平衡方式：自动平衡

14.显示方式：表格显示、T-Y图显示、X-Y图显示、、棒图显示、频谱显示、综合显示、应变花、应力折算，其中T-Y图形可单波形/多波形显示

15.数据转换格式： Txt /Excel文档

16.数据回放：表格、T-Y图回放、X-Y图回放、应力分布图回放、棒图回放

17.读取设备数据：2500页

18.光标：单光标、双光标、坐标自动调整

19.单向应力：应力应变图设置、应力折算、应力折算存盘

20.采集分析通用模块、材料力学实验模块

21.在掉电或软件失效后，数据具有恢复测试功能

配置与组成：

1.XL2101B4主机一套

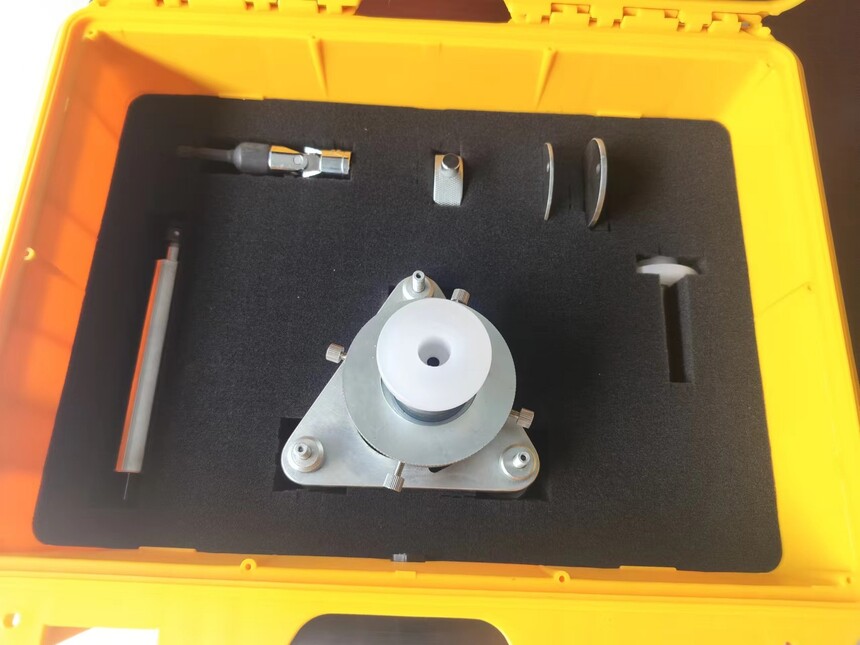

2.高精度打孔装置一套

3.USB数据线一条

4.打磨机一台

5.应力片60片
